Les boîtes de vitesses de Formula 1 sont des merveilles d’ingénierie qui défient les concepts traditionnels de transmission. Elles allient la précision du contrôle manuel à la rapidité de l’automatisation, fonctionnant d’une manière distincte des voitures de tous les jours. Comprendre comment ces systèmes fonctionnent révèle beaucoup sur la poursuite incessante de la performance dans la technologie de la F1.
En bref, les voitures de F1 disposent d’un système de transmission unique qui défie la simple catégorisation en automatique ou manuel. Ce système repose sur des palettes de changement de vitesses et une boîte de vitesses semi-automatique, offrant des changements de vitesses ultra-rapides sous l’impulsion des commandes du pilote. L’intégration de cette technologie façonne profondément l’interaction entre le pilote et la dynamique de course globale.
En quoi la boîte de vitesses d’une voiture de F1 diffère-t-elle d’une transmission automatique classique ?
La boîte de vitesses de F1 est distincte de la transmission automatique traditionnelle utilisée dans les voitures de route. Alors que les transmissions automatiques des voitures de route sélectionnent les vitesses en fonction de la vitesse du véhicule et de la charge du moteur de manière autonome, la transmission d’une voiture de F1 nécessite des commandes explicites de changement de vitesses de la part du pilote via des palettes de changement. Ce système semi-automatique exécute ces commandes presque instantanément, permettant des réponses rapides essentielles pour la course.
La boîte de vitesses d’une voiture de F1 est séquentielle, ce qui signifie que les vitesses doivent être engagées dans l’ordre sans sauter, contrairement aux voitures de route qui peuvent sauter plusieurs vitesses en un seul passage. Ce design est optimisé pour supporter les très hauts régimes du moteur et améliorer les performances.
De plus, les changements de vitesses se font de manière hydraulique en seulement 50 millisecondes, un exploit impressionnant qui minimise les pertes de puissance lors des changements de vitesses et préserve la continuité de l’accélération. Ce changement rapide est critique compte tenu des exigences de haute vitesse et des changements fréquents inhérents aux conditions de course.
Pour une compréhension plus profonde de ce système de transmission spécialisé, les lecteurs peuvent consulter l’explication de la boîte de vitesses sans à-coups disponible sur LAS Motorsport.
Le rôle des palettes de changement de vitesses dans les changements de vitesses de F1

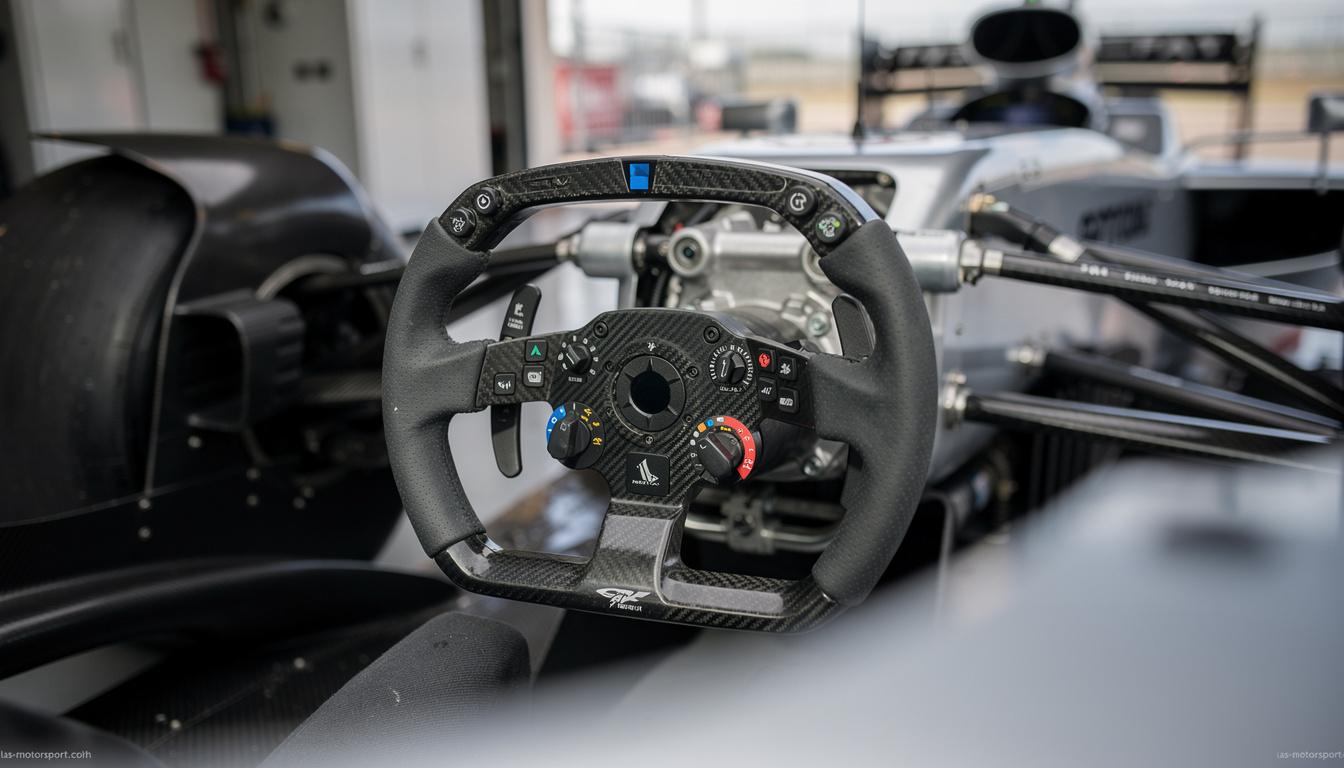

Les palettes de changement de vitesses ont révolutionné la manière dont les pilotes interagissent avec les boîtes de vitesses dans les voitures de Fórmula 1. Situées directement derrière le volant, ces palettes permettent aux pilotes de contrôler les changements de vitesses avec un mouvement minimal des mains, réduisant ainsi la charge de travail du pilote lors de manœuvres complexes. L’ergonomie des palettes de changement de vitesses est essentielle pour maintenir la concentration et la performance en course.
Contrairement aux voitures manuelles avec des pédales d’embrayage et des leviers de vitesses, les palettes de changement de vitesses de F1 contrôlent automatiquement un système d’embrayage à plusieurs disques durant chaque changement, sauf lors des départs de course et des sorties de stands. Ce design permet des changements de vitesses sans retirer les mains du volant ni les pieds des pédales, ce qui est vital dans des scénarios de course à grande vitesse.
Comment les boîtes de vitesses semi-automatiques influencent-elles la performance de la F1
La boîte de vitesses semi-automatique joue un rôle direct dans les temps au tour et la stratégie de course. En permettant des changements de vitesses pratiquement instantanés, ces boîtes de vitesses éliminent le délai que les transmissions mécaniques à levier introduisent. La capacité de changement de vitesse rapide améliore l’accélération et la vitesse de sortie des virages, décidant souvent du résultat lors de batailles serrées sur la piste.
De plus, ces systèmes sont contrôlés électroniquement et hydrauliquement pour optimiser l’engagement et le désengagement de l’embrayage, adaptant le timing de l’embrayage pour améliorer la durabilité et la souplesse de l’alimentation en puissance. Cela contribue à la gestion des pneus et prévient le stress de la transmission, ce qui peut être vital sur les distances de course.
Le passage sans à-coups de la boîte de vitesses aide également à réduire les chocs de transmission, permettant aux pilotes de se concentrer sur des lignes de course précises et le freinage sans distractions liées à la boîte de vitesses. Comprendre les subtilités de cette technologie éclaire l’interaction complexe entre la compétence du pilote et l’excellence d’ingénierie.
Cette vidéo fournit un aperçu essentiel de la manière dont les palettes de changement de vitesses contrôlent les changements de vitesses dans les voitures de Fórmula 1, soulignant leurs avantages techniques et ergonomiques.
Pourquoi les voitures de F1 n’ont-elles plus de pédales d’embrayage ?
Les voitures de F1 modernes ont éliminé la pédale d’embrayage ainsi que les leviers de vitesses traditionnels, créant un nouveau paradigme de conduite. Bien qu’un système d’embrayage à plusieurs disques reste essentiel, il n’est plus contrôlé par une pédale de pied mais par des commandes de palettes. Les pilotes engagent l’embrayage manuellement seulement deux fois : au départ de la course et en sortant des stands après les arrêts.
La disparition de la pédale d’embrayage réduit considérablement la charge de travail du pilote, permettant une meilleure concentration sur la direction, l’accélérateur et les inputs de freinage. Les systèmes semi-automatiques et hydrauliques combinés gèrent les changements de vitesses et l’engagement de l’embrayage sans effort à d’autres moments sur la piste.
Historiquement, Ferrari a été le pionnier de cette transition avec la Ferrari 640 de 1989, qui a introduit le concept de boîte de vitesses à palettes et a immédiatement démontré son avantage compétitif en remportant sa première course avec Nigel Mansell au volant.
Le passage complet des embrayages manuels aux systèmes à palettes s’est déroulé tout au long du début des années 1990, culminant avec la disparition totale des leviers de vitesses d’ici 1996. Ce changement marque un point clé dans le focus de la Fórmula 1 sur l’optimisation de l’efficacité du pilote et de la fiabilité mécanique.
Le rôle de l’embrayage lors des départs de course et des arrêts au stand
L’embrayage reste crucial lors des départs arrêtés lorsque un contrôle précis est nécessaire pour éviter le calage et le patinage des roues. Les pilotes utilisent la palette d’embrayage pour maintenir le point de morsure, une technique pour lancer la voiture en douceur sur la ligne tout en équilibrant la traction. Le MGU-K moteur électrique est restreint à fournir de la puissance jusqu’à ce que la voiture dépasse 50 km/h, plaçant le contrôle de l’embrayage au centre de l’accélération initiale.
Aux sorties de pit, l’opération de l’embrayage aide les pilotes à s’éloigner progressivement après les changements de pneus. Mal évaluer l’engagement de l’embrayage ici risque le calage, bien que les systèmes anti-calage s’engagent automatiquement pour atténuer les problèmes. Cette sécurité déconnecte complètement l’embrayage et arrête le moteur si la récupération n’est pas possible dans les dix secondes, maintenant ainsi le flux et la sécurité de la course.
Effets de la suppression de la pédale d’embrayage sur la performance du pilote
La suppression de la pédale d’embrayage déplace la responsabilité de l’engagement de la puissance en douceur vers la technologie, mais les pilotes conservent le contrôle total de la sélection des vitesses via les palettes. Cette répartition leur permet de se concentrer sur la stratégie de course sans compromettre la rapidité de réponse des changements de vitesses. Le système semi-automatique équilibre ainsi parfaitement l’entrée du pilote avec l’automatisation.
Il soutient également l’endurance, car les pilotes évitent la fatigue associée à l’opération constante de l’embrayage observée dans les courses sur route. Ce développement technique améliore la fiabilité, réduit les erreurs de passage de vitesses, et contribue finalement à des temps au tour plus rapides et plus constants.
Ce clip détaille le rôle critique que joue la palette d’embrayage lors des départs de course et des sorties de stand, mettant en évidence son fonctionnement unique au sein du système de contrôle de la F1.
À quelle vitesse se font les changements de vitesses dans une boîte de vitesses de F1 ?
Le temps est un facteur déterminant pour les changements de vitesses en Fórmula 1. Chaque changement prend environ 50 millisecondes pour être complété, du tirage de la palette jusqu’à la gamme suivante complètement engagée, un rythme crucial pour maintenir la puissance du moteur à des régimes extrêmement élevés. Cette vitesse assure une interruption minimale de la puissance, contribuant à l’accélération et à la réponse sans à-coups de la voiture dans les virages.
La conception mécanique de la boîte de vitesses séquentielle interdit de sauter des vitesses, exigeant des changements à travers des rapports adjacents dans un ordre strict. Cela limite la complexité mais facilite la cohérence aux vitesses élevées rencontrées par les groupes motopropulseurs F1 modernes.
Dans les coulisses, l’actionnement hydraulique orchestre soigneusement l’engagement de l’embrayage et la sélection des vitesses pour minimiser la perte de couple. Ces mesures techniques combinées rendent les changements de vitesses imperceptibles pour l’équilibre et la direction du pilote, se traduisant par des temps au tour améliorés et un meilleur contrôle du véhicule.
Pour les amateurs techniques, on peut en lire davantage sur les subtilités du fonctionnement de la boîte de vitesses de F1 et des systèmes de transmission dans la feature détaillée de LAS Motorsport sur les boîtes de vitesses.
Comparaison entre les boîtes de vitesses séquentielles et les boîtes de vitesses manuelles classiques
Les boîtes de vitesses manuelles traditionnelles utilisent un levier en H et une pédale d’embrayage, exigeant une coordination précise du pilote. En revanche, les boîtes de vitesses séquentielles reposent sur une sélection linéaire des vitesses utilisant des palettes de changement, simplifiant l’interface. La boîte de vitesses séquentielle de F1 excelle dans les changements de vitesses rapides et fiables, vitaux pour la performance de course où chaque milliseconde compte.
Malgré la complexité des contrôles hydrauliques et électroniques, le système est conçu avec simplicité du point de vue du pilote. Ce dispositif réduit également les sources possibles d’erreur telles que les changements manqués ou une mauvaise application de l’embrayage, ce qui pourrait avoir un impact significatif sur la performance et la fiabilité.
Le rôle de la technologie de transmission dans les voitures de F1 modernes
La technologie de transmission reste un pilier de l’optimisation de la performance de la Fórmula 1. L’évolution continue se concentre sur la vitesse, la fiabilité et l’intégration du pilote. Les systèmes électriques et hydrauliques travaillent de concert au sein de la boîte de vitesses, permettant des changements de vitesses sans à-coups et des algorithmes de contrôle sophistiqués pour gérer les extrêmes mécaniques.
La complexité derrière les boîtes de vitesses de F1 reflète des décennies de perfectionnements techniques, équilibrant la haute vitesse du moteur, la stabilité aérodynamique et l’intégration des systèmes de récupération d’énergie. Chaque composant est conçu pour maximiser la livraison de puissance et réduire l’inertie du système, propulsant la nature à la pointe de la technologie des systèmes de transmission actuels.
