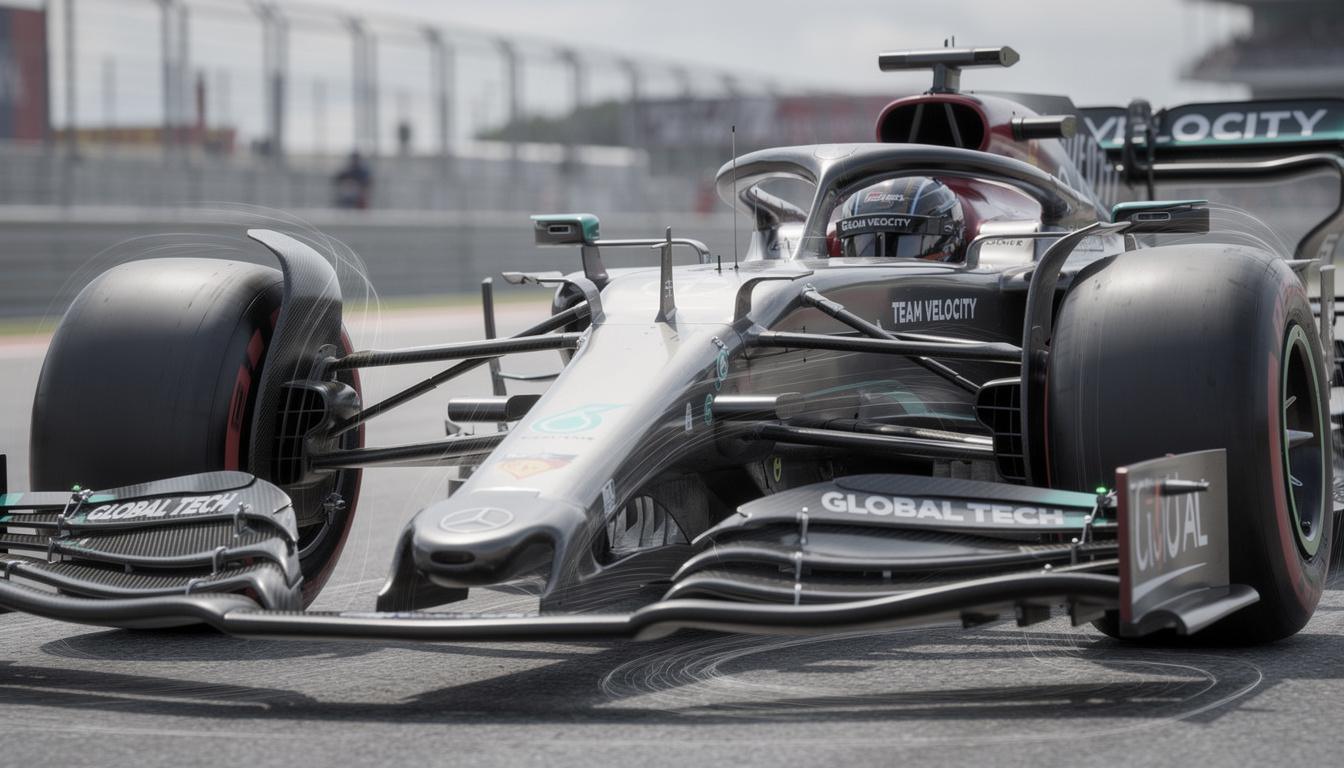

Les voitures de Formule 1 atteignent des vitesses de virage extraordinaires grâce à des forces aérodynamiques complexes soigneusement conçues dans chaque surface. Comprendre comment ces machines génèrent de la aérodynamique et de la portance révèle l’équilibre délicat entre l’adhérence et la traînée. Cet équilibre dicte la performance, faisant de l’aérodynamique un facteur silencieux mais décisif dans les résultats de course.
L’interaction entre la portance aérodynamique et la traînée établit les bases de la manière dont les voitures de Formule 1 abordent les circuits avec précision et vitesse. Les efforts d’ingénierie se concentrent sur la gestion de l’écoulement d’air via des composants tels que les ailes et le diffuseur, avec pour objectif de maximiser l’adhérence tout en contenant la résistance. Cette caractéristique explique également comment le concept révolutionnaire de ground effect améliore la dynamique des courses sur et hors des lignes droites. Pour un aperçu plus approfondi des principes aérodynamiques, explorez notre explication technique des aérodynamiques en F1.
Cette vidéo clarifie les principes aérodynamiques fondamentaux et visualise comment divers composants de la voiture influencent l’écoulement d’air pour générer la portance essentielle.
Les fondamentaux de l’aérodynamique en Formule 1 et la génération de portance
Les voitures de Formule 1 utilisent des principes aérodynamiques pour augmenter l’adhérence des pneus sans ajouter de poids ni de complexité mécanique. La génération de portance pousse la voiture vers la surface de la piste, améliorant les forces de friction qui stabilisent les virages à haute vitesse. Au cœur de cette performance se trouve la manipulation de l’écoulement d’air par des surfaces telles que les ailes avant, les ailes arrière et le diffuseur. Obtenir une distribution optimale de la portance assure une maniabilité équilibrée et une dynamique de véhicule prévisible tout au long d’un tour.
Comment l’écoulement d’air façonne les performances des voitures de F1
L’écoulement d’air entourant une voiture de F1 à des vitesses de course crée des différences de pression essentielles à la portance. Lorsque l’air passe sur des ailes inclinées, il s’accélère, réduisant la pression au-dessus de la surface conformément au principe de Bernoulli. Pendant ce temps, un écoulement d’air plus lent sous les ailes crée des zones de pression plus élevée qui poussent la voiture vers le bas. Ce différentiel de pression continu se traduit par la portance nécessaire pour l’adhérence, permettant aux pilotes de maintenir la vitesse dans les virages où les voitures conventionnelles perdraient de la traction.
En plus des ailes, la zone sous-plancher et le diffuseur gère l’écoulement d’air pour améliorer cet effet grâce au ground effect. Le soubassement profilé accélère l’air sous le châssis, créant une zone de basse pression qui “aspire” la voiture vers la piste. Un écoulement d’air coordonné de l’avant vers l’arrière réduit le sillage turbulent qui pourrait autrement déstabiliser la voiture, soulignant pourquoi les équipes investissent énormément dans le perfectionnement aérodynamique.
Impact de la traînée et compromis aérodynamiques
Bien que l’aérodynamique génère une portance utile, elle crée simultanément une traînée aérodynamique—une force s’opposant au mouvement en avant. La traînée augmente avec la vitesse et la taille des surfaces exposées, limitant la vitesse maximale sur les lignes droites. Les ingénieurs doivent négocier des compromis aérodynamiques, s’assurant que les gains en portance ne freinent pas excessivement la vitesse de pointe. Différents circuits nécessitent des configurations uniques ; pour les pistes comportant de nombreux virages, une forte portance est priorisée, tandis que les pistes avec de longues lignes droites favorisent des configurations de traînée plus faibles.
La complexité augmente car la portance et la traînée ne sont pas statiques pendant un tour. Les changements de vitesse, de hauteur de caisse et les perturbations de l’écoulement d’air par d’autres voitures affectent l’équilibre aérodynamique en temps réel. Des conceptions efficaces minimisent la pénalité de traînée tout en maximisant la durée de vie des pneus en évitant l’excès de chaleur dû au glissement ou au manque d’adhérence. Cet ajustement continu des forces aérodynamiques sous-tend un avantage compétitif dans le chronométrage au tour et la stratégie de course.
L’effet de sol et son rôle critique dans l’amélioration de la portance des voitures de Formule 1
Le concept de ground effect est essentiel pour comprendre comment les voitures de F1 génèrent une portance substantielle sous le châssis. Ce phénomène aérodynamique se produit lorsque l’écoulement d’air s’accélère à travers l’espace étroit entre le sous-plancher de la voiture et la surface de la piste, créant une pression abaissée et une aspiration accrue. Les réglementations de la F1 de 2022 ont réinstitué les principes de l’effet de sol par des sous-planchers sculptés et des tunnels de venturi, déplaçant la dépendance de la portance des ailes vers le sol de la voiture. Cette innovation permet des virages stables à des vitesses plus élevées tout en réduisant la traînée aérodynamique observée dans les configurations d’ailes traditionnelles.
Aspects techniques de l’aérodynamique de l’effet de sol
A des vitesses élevées, l’air passant sous la voiture est canalisé à travers des formes de venturi précisément conçues dans le sol et le diffuseur. Le passage rétréci accélère l’écoulement d’air, créant une chute de pression selon le principe de Bernoulli. Cette zone de basse pression sous le véhicule le tire vers le bas, augmentant considérablement l’adhérence sans la pénalité de traînée que les ailes engendrent. Les équipes règlent soigneusement la hauteur de caisse et la rigidité de la suspension pour maintenir un effet de sol optimal, car de petites variations de vitesse ou de position du châssis peuvent influencer considérablement les niveaux de portance.
L’effet de sol offre également une efficacité aérodynamique accrue en produisant des rapports portance/traînée plus élevés. Les diffuseurs à l’arrière élargissent et ralentissent l’écoulement d’air, aidant à exploiter la basse pression sous le plancher et à ventiler l’air proprement pour réduire la turbulence. Cet effet d’aspiration a transformé la conception moderne des voitures de F1, permettant des gains historiques en vitesse de virage et démontrant une application sophistiquée de l’ingénierie des fluides.
Relation entre l’effet de sol, le dépassement et la dynamique de course
L’impact de l’effet de sol sur le dépassement reste un sujet d’analyse en cours dans le sport. Bien qu’il améliore la stabilité de la voiture, il modifie également la manière dont le sillage aérodynamique affecte les véhicules en arrière. Certaines études notent une réduction des dépassements car l’air perturbé derrière les voitures de tête compromet l’efficacité de l’effet de sol sur les voitures suivantes. Cependant, les réglementations mises à jour visent à minimiser la turbulence du sillage pour améliorer la qualité de la course.
Malgré des données contradictoires concernant le dépassement, l’effet de sol améliore indiscutablement les temps au tour et le contrôle des véhicules. Les équipes explorent continuellement des configurations aérodynamiques qui équilibrent portance et traînée pour exploiter pleinement ces effets, comme le montrent les récentes avancées technologiques et les performances le jour de la course. D’autres contextes sur l’évolution aérodynamique peuvent être trouvés dans notre couverture des révolutions technologiques en sport automobile, illustrant l’innovation continue.
Ce guide visuel démontre comment l’effet de sol transforme les vitesses de virage et altère le comportement aérodynamique sous les réglementations actuelles de la F1.
Composants aérodynamiques essentiels et leur contribution à la portance en Formule 1
Chaque élément aérodynamique sur une voiture de Formule 1 fonctionne comme partie d’un système intégré de gestion de l’écoulement d’air. L’aile avant est le premier point de contact avec l’air, canalisant le flux autour des roues et vers la carrosserie de la voiture. Ce composant génère jusqu’à 30 % de la portance totale et façonne l’écoulement d’air pour les composants en aval. Pendant ce temps, les ailes arrière fournissent une force verticale importante pour la stabilité, surtout lors du freinage et des virages à haute vitesse.
Rôle du diffuseur et des systèmes de gestion de l’écoulement d’air
Le design en forme d’entonnoir du diffuseur à l’arrière de la voiture gère et ralentit l’écoulement d’air vers le haut après son passage sous la voiture, reconstruisant la pression et créant une aspiration qui complète la portance générée par le sol. Sa forme élargissante ralentit l’écoulement d’air, amplifiant les gradients de pression essentiels pour l’effet de sol. Les diffuseurs contribuent à plus de la moitié de la charge aérodynamique de la voiture, rendant leur conception critique pour le rendement. Un fonctionnement efficace du diffuseur dépend d’un flux d’air propre et ininterrompu venant de l’aile avant et du soubassement, nécessitant une coordination minutieuse de toutes les parties aérodynamiques.
Des composants plus petits, y compris les ailerons et les conduits de frein, optimisent la stabilité de l’écoulement d’air et réduisent la turbulence autour des roues, qui génèrent autrement des flux d’air chaotiques augmentant la traînée. L’attention méticuleuse portée à chaque détail aérodynamique dans la conception et les tests définit l’avantage en rythme de course et en réactivité du véhicule.
Méthodes et technologies de test façonnant le développement aérodynamique en F1
Pour affiner les surfaces aérodynamiques, les équipes utilisent une combinaison de méthodes de test computationnelles et physiques. La dynamique des fluides computationnelle (CFD) simule l’écoulement d’air sur des modèles de voiture détaillés, permettant la validation virtuelle des concepts et des améliorations itératives rapides. La CFD fournit des données essentielles à un coût relativement bas, accélérant le rythme de développement.
Les tests physiques en soufflerie restent indispensables, offrant une validation réelle des motifs d’écoulement d’air sur des modèles réduits ou des voitures à taille réelle. Les récentes avancées dans la technologie de soufflerie, telles que les ceintures mobiles et le contrôle de la couche limite, améliorent la précision des données en reproduisant fidèlement les conditions de piste. Enfin, les tests sur piste dans des conditions de course complètent les simulations, garantissant que les solutions aérodynamiques maintiennent leur efficacité pendant les scénarios de course dynamiques.
Impact réglementaire et futures directions dans l’aérodynamique de la Formule 1
Les réglementations de la FIA influencent profondément la philosophie de conception aérodynamique. Les réglementations de 2022 ont notamment réintroduit l’effet de sol sous le plancher pour promouvoir des courses plus rapprochées en réduisant le sillage aérodynamique. Les règles futures continueront à façonner comment les équipes équilibrent portance, traînée et gestion de l’écoulement d’air. Des interprétations innovantes au sein des spécifications aboutissent souvent à des avantages compétitifs temporaires, obligeant les équipes à s’adapter rapidement.
Comment l’évolution des règles façonne l’innovation aérodynamique
Les changements dans les règlements techniques nécessitent souvent la redéfinition de composants aérodynamiques majeurs pour se conformer aux normes de sécurité et d’équité. Les équipes qui décodent rapidement le langage réglementaire tendent à obtenir un avantage en performance, rendant l’interprétation des règles un exercice stratégique. Par exemple, les limites sur la taille et la forme des ailes ont conduit à des solutions créatives impliquant des formes subtiles des surfaces pour maximiser les avantages aérodynamiques. Surveiller l’évolution des réglementations est crucial pour comprendre les cycles de développement continus des équipes.
De plus, les considérations environnementales et de durabilité influencent de plus en plus les matériaux aérodynamiques et les méthodes de fabrication. Les innovations en matériaux composites légers réduisent le poids et améliorent la durabilité des composants sans compromettre la fonction aérodynamique. Ces tendances signalent un avenir dans lequel les gains de performance coexistent avec des principes d’ingénierie responsables.
Innovations influençant le futur paysage aérodynamique
La CFD avancée alimentée par l’intelligence artificielle promet une précision prédictive plus fine, permettant l’optimisation d’interactions complexes d’écoulement d’air invisibles à l’intuition humaine seule. Les algorithmes d’apprentissage automatique aident les ingénieurs à découvrir des avantages en performance dans des contraintes étroites, accélérant les cycles de conception. De plus, la fabrication additive ouvre de nouvelles possibilités pour la complexité des pièces aérodynamiques et le prototypage rapide.
Malgré ces avancées technologiques, le défi fondamental demeure : équilibrer la génération de portance avec la minimisation de la traînée pour un comportement optimal de la voiture de course. Ce défi garantit que l’aérodynamique restera un point central d’innovation technique et de compétition en Formule 1 dans les années à venir, sous-tendant l’attrait technique du sport et le drame compétitif.
{“@context”:”https://schema.org”,”@type”:”FAQPage”,”mainEntity”:[{“@type”:”Question”,”name”:”Quelle est la fonction principale de l’aérodynamique dans les voitures de Formule 1 ?”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”L’aérodynamique génère principalement de la portance, poussant la voiture vers la piste pour améliorer l’adhérence et la performance en virage tout en minimisant la traînée pour des vitesses plus élevées sur les lignes droites.”}},{“@type”:”Question”,”name”:”Comment l’effet de sol améliore-t-il la performance des voitures de F1 ?”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”L’effet de sol accélère l’écoulement d’air sous la voiture, abaissant la pression et créant une aspiration qui augmente la portance de manière efficace, permettant des vitesses de virage plus élevées avec moins de traînée.”}},{“@type”:”Question”,”name”:”Pourquoi les équipes équilibrent-elles la portance et la traînée lors de la configuration de la voiture ?”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”Équilibrer la portance et la traînée assure qu’une voiture a suffisamment d’adhérence pour les virages rapides sans une résistance aérodynamique excessive qui la ralentit sur les lignes droites, optimisant ainsi le temps au tour global.”}},{“@type”:”Question”,”name”:”Quelles technologies les équipes de F1 utilisent-elles pour développer des composants aérodynamiques ?”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”Les équipes utilisent la dynamique des fluides computationnelle (CFD), les tests en soufflerie et les tests sur piste pour analyser et affiner les conceptions aérodynamiques dans des conditions réalistes.”}},{“@type”:”Question”,”name”:”L’effet de sol aide-t-il ou nuit-il au dépassement en Formule 1 ?”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”Bien que l’effet de sol améliore la portance et la stabilité, son influence sur le dépassement est complexe, certaines études indiquant qu’il peut réduire les opportunités de dépassement en raison de la perturbation du sillage aérodynamique.”}}]}Quelle est la fonction principale de l’aérodynamique dans les voitures de Formule 1 ?
L’aérodynamique génère principalement de la portance, poussant la voiture vers la piste pour améliorer l’adhérence et la performance en virage tout en minimisant la traînée pour des vitesses plus élevées sur les lignes droites.
Comment l’effet de sol améliore-t-il la performance des voitures de F1 ?
L’effet de sol accélère l’écoulement d’air sous la voiture, abaissant la pression et créant une aspiration qui augmente la portance de manière efficace, permettant des vitesses de virage plus élevées avec moins de traînée.
Pourquoi les équipes équilibrent-elles la portance et la traînée lors de la configuration de la voiture ?
Équilibrer la portance et la traînée assure qu’une voiture a suffisamment d’adhérence pour les virages rapides sans une résistance aérodynamique excessive qui la ralentit sur les lignes droites, optimisant ainsi le temps au tour global.
Quelles technologies les équipes de F1 utilisent-elles pour développer des composants aérodynamiques ?
Les équipes utilisent la dynamique des fluides computationnelle (CFD), les tests en soufflerie et les tests sur piste pour analyser et affiner les conceptions aérodynamiques dans des conditions réalistes.
L’effet de sol aide-t-il ou nuit-il au dépassement en Formule 1 ?
Bien que l’effet de sol améliore la portance et la stabilité, son influence sur le dépassement est complexe, certaines études indiquant qu’il peut réduire les opportunités de dépassement en raison de la perturbation du sillage aérodynamique.
